概述

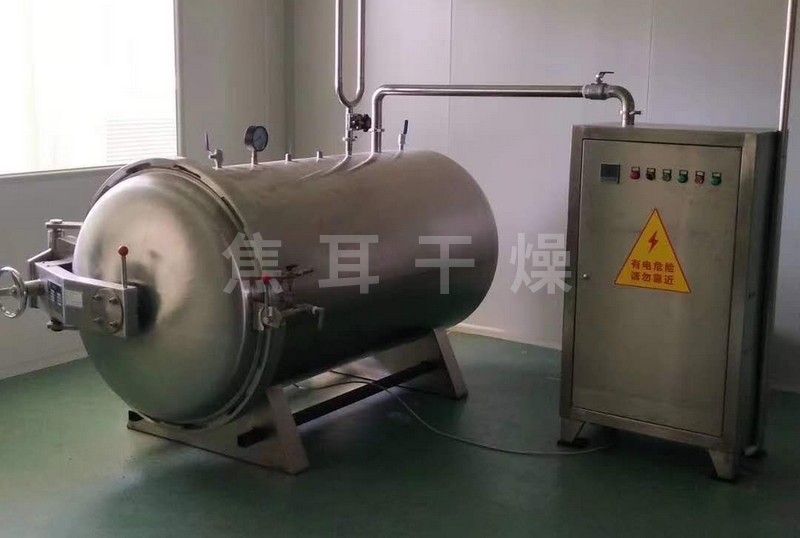

真空干燥設備分為靜態干燥機和動態干燥機，YZG圓筒形，F(xiàn)ZG方形真空干燥機屬于靜態式真空干燥機。
適用于在高溫下易分解，聚合和變質的熱敏性物料的低溫干燥；被廣泛地應用在制藥、化工、食品、電子等行業。
原理
真空干燥是將被干燥物料處于真空條件下進行加熱干燥。它利用真空泵進行抽氣抽濕，使工作室處于真空狀態，物料的干燥速率大大加快，同時也節省了能源。
注：如采用冷凝器，物料中的溶劑可通過冷凝器加以回收；如采用SK系列水環真空泵或ZSWJ系列水力噴射真空泵機組，可不用冷凝器，節省能源投資。
特點
●真空下物料溶液的沸點降低，使蒸發器的傳熱推動力增大，因此對一定的傳熱量可以節省蒸發器的傳熱面積。
●蒸發操作的熱源可采用低壓蒸汽或廢熱蒸汽。
●蒸發器熱損失少。
●在干燥前可進行消毒處理，干燥過程中無任何不純物混入，符合“GMP”要求。屬于靜態真空干燥器，故干燥物料的形體不會損壞。
結構圖
技術參數
 | YZG-600 | YZG-800 | YZG-1000 | YZG-1400 | FZG-10 | FZG-15 | FZG-20 |
| 箱內尺寸 | Φ600×976 | Φ800×1247 | Φ1000×1527 | Φ1400×2054 | 1500×1060×1220 | 1500×1400×1200 | 1500×1400×1850 |
| 箱外尺寸 | 1153×810×1020 | 1700×1045×1335 | 1740×1226×1385 | 2386×1657×1800 | 1924×1720×1513 | 1924×2063×1513 | 1924×2063×2153 |
| 烘架層數 | 4 | 4 | 6 | 8 | 5 | 8 | 8 |
| 層間距離 | 81 | 82 | 102 | 102 | 122 | 122 | 122 |
| 烘盤尺寸 | 310×600×45 | 520×410×45 | 520×410×45 | 460×640×45 | 460×640×45 | 460×640×45 | 460×640×45 |
| 烘盤數 | 4 | 8 | 12 | 32 | 20 | 32 | 48 |
| 烘架管內允壓 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 |
| 箱內溫度 | 35~150 | 35~150 | 35~150 | 35~150 | 35~150 | 35~150 | 35~150 |
| 箱內空載真空度 | -0.1 | -0.1 | -0.1 | -0.1 | -0.1 | -0.1 | -0.1 |
| -0.1Mpa,110℃時,水汽化率kg/m2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 |
| 用冷凝器、真空泵型號、功率 | 2x-15A/2kW | 2x-30A/3kW | 2x-15A/3kW | 2x-70A/5.5kW | 2x-70A/5.5kW | 2x-70A/5.5kW | 2x-90A/7.5kW |
| 不用冷凝器、真空泵型號、功率 | SK-0.5/1.5kw | SK-1/2.2kw | SK-1/2.2kw | SK-2/5.5kw | SK-2/4kw | SK-2/5.5kw | SK-3/7.5kw |
| 干燥箱重量 | 250 | 600 | 800 | 1400 | 1400 | 2100 | 3200 |
