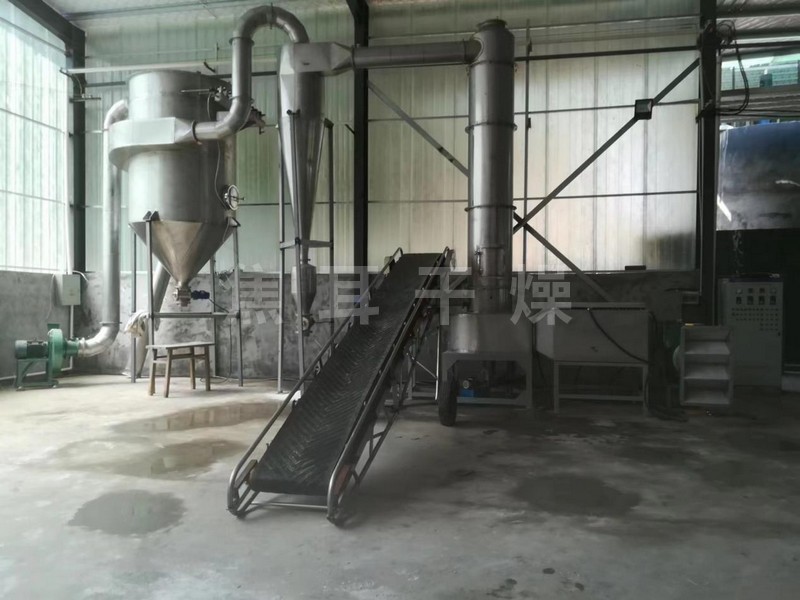

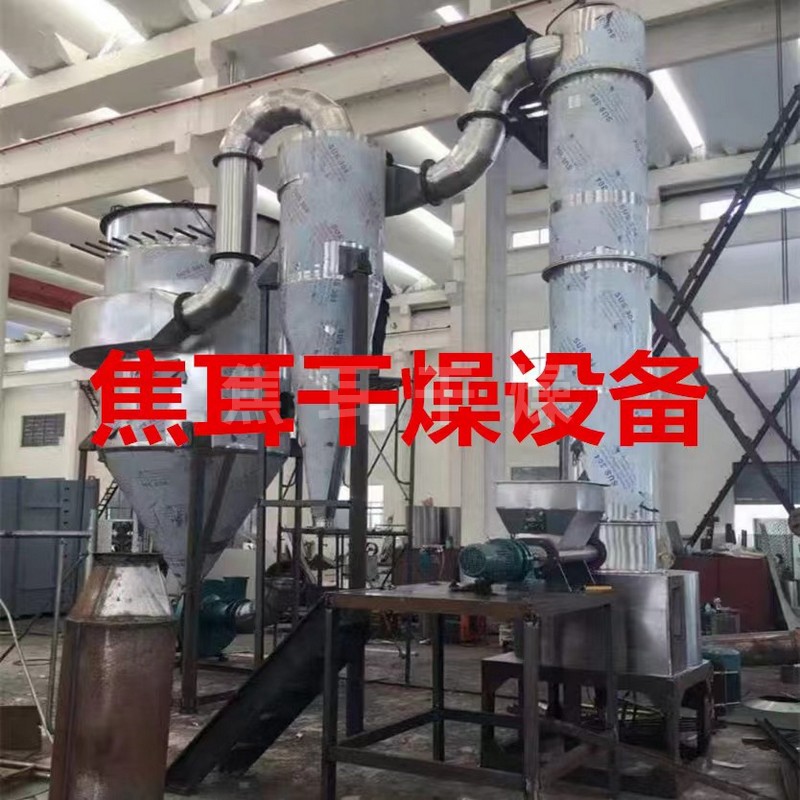

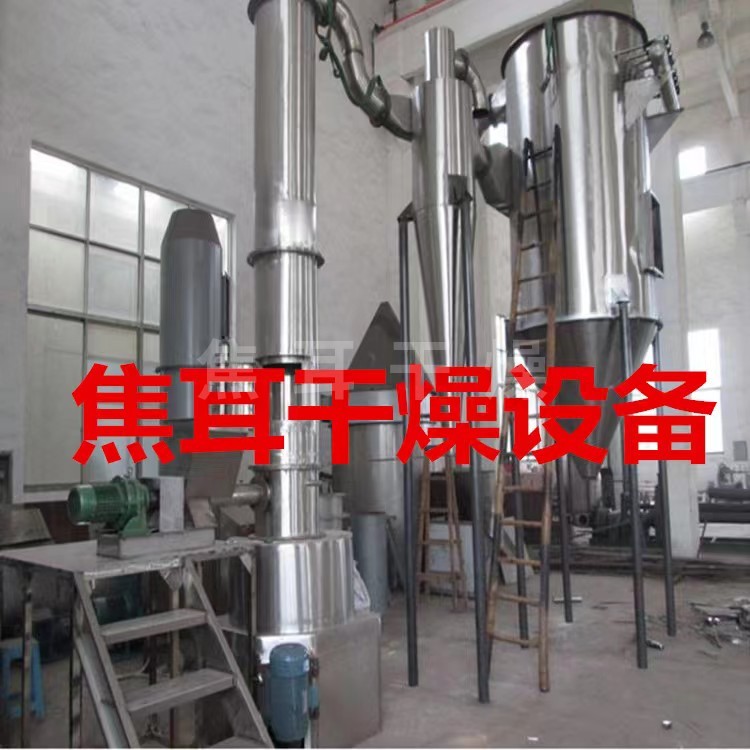

熱空氣切線進入干燥器底部，在攪拌器帶動下形成強有力的旋轉風場。膏狀物料由螺旋加料器進入干燥器內，在高速旋轉攪拌獎的強烈作用下，物料受撞擊、磨擦及剪切力的作用下得到分散，塊狀物料迅速粉碎，與熱空氣充分接觸、受熱、干燥。脫水后的干物料隨熱氣流上升分級環將大顆粒截留，小顆粒從環中心排出干燥器外，由旋風分離器和除塵器回收，未干透或大塊物料受離心力作用甩向器壁，重新落到底部被粉碎干燥。
特點:
@旋流、流化、噴動及粉碎分級技術的有機結合@設備緊湊，體積小，生產效率高，連續生產，實現了“小設備，大生產干燥強度大，能耗低，熱效率高@物料停留時間短，成品質量好，可用于熱敏性物料干燥@負壓或微負壓操作，密閉性好，效率高，消除環境染。
| 項目型號 | 主機內徑 | 處理風量(m3/h) | 蒸發水量(kg/h) | 裝機容量 | 主機尺寸 | 占用平面m2 |
| XSG-2 | 200 | 300-800 | 10-20 | 5-9 | 250x2800 | 3500x2500 |
| XSG-3 | 300 | 600-1500 | 20-50 | 8-15 | 400x3300 | 3800x2700 |
| XSG-4 | 400 | 1250-2500 | 25-70 | 10-17.5 | 500x3500 | 4000x3000 |
| XSG-5 | 500 | 1500-4000 | 30-100 | 12-24 | 600x4000 | 4200x3200 |
| XSG-6 | 600 | 2500-5000 | 40-200 | 20-29 | 700x4200 | 4250x3250 |
| XSG-8 | 800 | 3000-8000 | 60-600 | 24-35 | 900x4600 | 4500x3500 |
| XSG-10 | 1000 | 5000-12500 | 100-1000 | 40-62 | 1100x5000 | 4750x3750 |
| XSG-12 | 1200 | 10000-20000 | 150-1300 | 50-89 | 1300x5200 | 5000x4000 |
| XSG-14 | 1400 | 14000-27000 | 200-1600 | 60-105 | 1500x5400 | 5250x4250 |
| XSG-16 | 1600 | 18700-36000 | 250-2000 | 70-105 | 1700x6000 | 5500x4500 |
