概 述

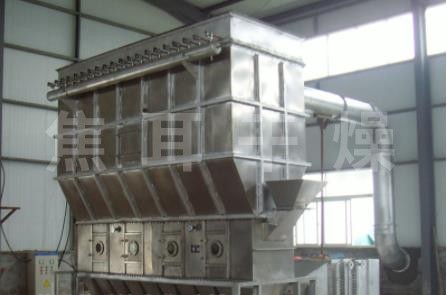

● 沸騰干燥，又稱流化床，它是由空氣過濾器、加熱器、沸騰床主機，旋風分離器、布袋除塵器、高壓離心風機、操作臺組成，由于干燥物料的性質不同，配套除塵設備時，可按需要考慮，可同時選擇旋風分離器、布袋除塵器，也可選擇其中一種，一般來說比重較大的如沖劑及顆粒物料干燥只需選擇旋風分離器，比重較輕的小顆粒狀和粉狀物料需配套布袋除塵器，并備有氣力送料裝置及皮帶輸送機供選擇。
● 本設備有連續型與間隙式兩種操作方式。
● 蒸氣、電、熱風爐均可配用(按用戶要求配套)。
原 理
沸騰干燥器是利用經過濾后的潔凈空氣，經熱交換器的對流換熱,使空氣溫度上升到一定值進入主機分風筒，經閥片分配進入沸騰器，濕物料從加料器進入干燥器。由于風壓作用，物料在干燥器內形成沸騰狀態，使熱空氣與物料進行充分接觸，增強了傳熱傳質過程，在較短的時間內促使物料中的水份蒸發分離。物料干燥后由排料口排出，廢氣由沸騰床頂部排出，經旋風除塵器和布袋除塵器回收固體粉料后排空。本設備一般進行負壓操作。
工藝流程圖
應 用
適應于醫藥藥品、化工原料、食品、糧食加工、飼料的干燥作業。如；原料藥、壓片顆粒、中藥沖劑、保健食品、飲料沖劑、玉米胚芽、飼料、塑料樹脂、檸檬酸和其它粉粒狀物料的干燥除濕。適用物料粒徑一般為0.1~6mm，**粒徑為0.5~3mm。
技術參數
| 技術 | XF0.25-1 | XF0.25-2 | XF0.25-3 | XF0.25-6 | XF0.3-2 | XF0.3-4 | XF0.3-6 | XF0.3-8 | XF0.3-10 | XF0.4-4 | XF0.4-6 |
| 參數\ | （原XF10） | （原XF20） | （原XF30） | ||||||||
| 型號 | |||||||||||
| 規格 | |||||||||||
| 床層 | 0.25 | 0.5 | 1 | 1.5 | 0.6 | 1.2 | 1.8 | 2.4 | 3 | 1.6 | 2.4 |
| 面積 | |||||||||||
| m2 | |||||||||||
| 干燥 | 10月15日 | 20-25 | 30-45 | 52-75 | ～30 | 42-60 | 63-90 | 84-120 | 105-150 | 56-80 | 84-120 |
| 能力 | |||||||||||
| (kg | |||||||||||
| H2O/h) | |||||||||||
| 風機 | 5.5 | 7.5 | 15 | 22 | 7.5 | 18.5 | 30 | 37 | 48 | 30 | 37 |
| 功率 kw | |||||||||||
| 進風 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
| 溫度 (℃) | |||||||||||
| 物料 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
| 溫度 (℃) | |||||||||||
| 外形 | 1×0.6×3.35 | 2×0.6×3.35 | 4×0.6×3.35 | 6×0.6×3.35 | 2×0.7×3.4 | 4×0.7×3.4 | 6×0.7×3.4 | 8×0.7×3.4 | 10×0.7×3.4 | 4×1×3.58 | 6×1×3.58 |
| 尺寸（主機） | |||||||||||
| L×H×W（m） | |||||||||||
| 占地面積（m2） | 18 | 25 | 35 | 40 | 25 | 38 | 45 | 56 | 70 | 18 | 56 |
